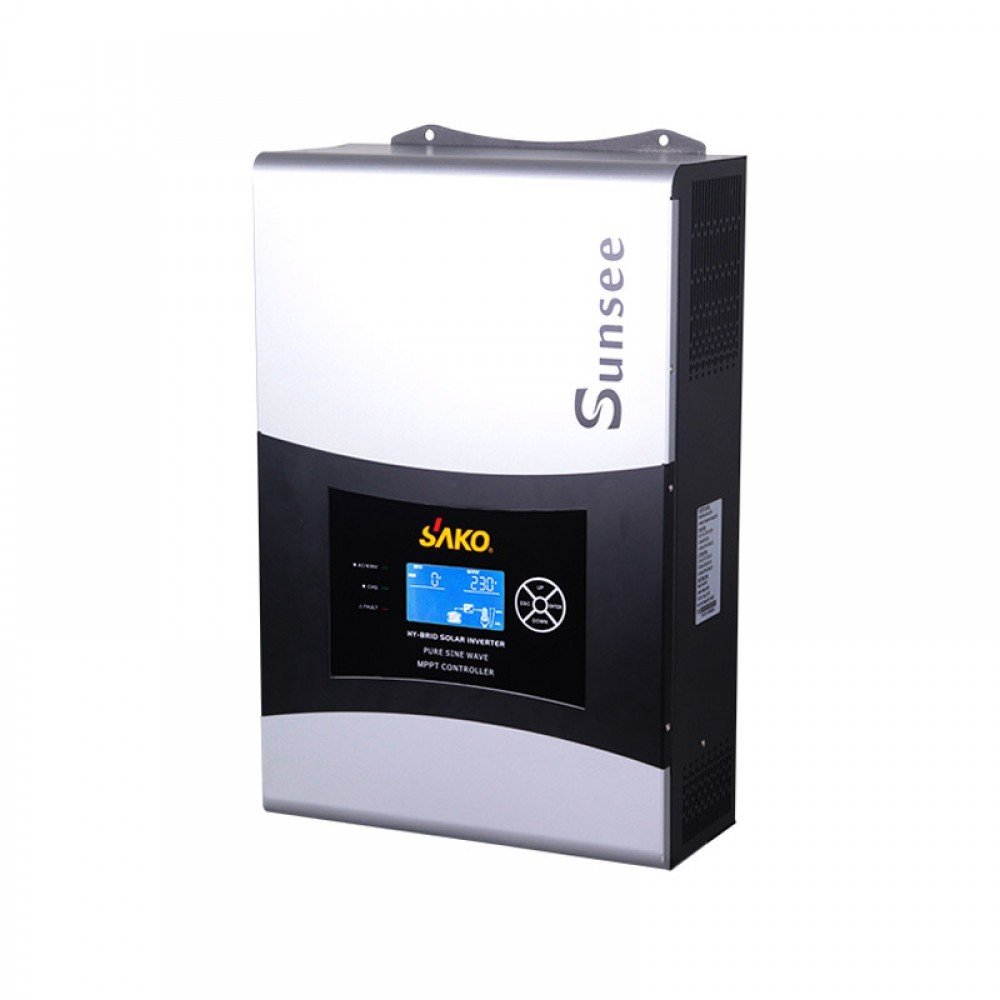

5 KW 48 VOLT AKILLI TAM SİNÜS İNVERTER MPPT - SAKO ELECTRONİCS
5 kw 48 Volt Akıllı Tam Sinüs İnvertör MPPT - Sako Electronics
Ürün Özellikleri
Şebeke Bağlantılı Akıllı İnverter
Bu cihazlar taşınabilir boyutta kesintisiz güç kaynağı sunmak için inverter, solar şarj cihazı ve batarya şarj cihazının fonksiyonlarını bir araya getiren inverter ve şarj cihazıdır. Kapsamlı LCD ekranı, batarya şarj akımı, AC giriş veya Solar girişi şarj önceliği ve farklı uygulamaları esas alan kabul edilebilir giriş voltajı gibi kullanıcı tarafından yapılandırılabilir ve kolay erişilebilir düğme işlemi sunar.
Özellikler
Saf sinüs dalga inverter
Entegre PWM ve MPPT solar enerji şarj özelliği ( MPPT inverter için geçerli )
LCD ayarı ile ev aletleri ve kişisel bilgisayar için yapılandırılabilir giriş voltajı
LCD ayarı ile uygulamaları esas alan yapılandırılabilir batarya şarj akımı
LCD ayarı ile yapılandırılabilir AC / Solar Şarj cihazı özelliği
Şebeke voltajı veya jeneratör gücüne uyumlu
AC yeniden kazanılırken otomatik yeniden başlatma
Aşırı yük / Aşırı Sıcaklık / Kısa devre koruması
Optimize akü performansı için akıllı batarya şarj cihazı tasarımı
İnverter Montajı
Kurulum yapılacak yeri seçmeden önce mutlaka aşağıdaki maddeleri dikkatlice inceleyiniz.
İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.
Katı ve sağlam bir yüzeye monte ediniz.
LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.
Optimum çalışma performansı için ortam sıcaklığı 0 – 55 derece arasında olmalıdır.
Batarya Bağlantısı
Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir. Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır. 1-3KVA modeli için en az 100 amper , 4KVA ve 5KVA modelleri için en az 200 amper akü tavsiye edilir.
AC Giriş / Çıkış Bağlantısı
Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın. Bu inverterin bakım esnasında kolaylıkla AC güç kaynağının kesilmesini sağlayacaktır.
AC devre kesici için önerilen sigorta teknik özellikleri ; 1KVA için 10Amper , 2KVA için 20 Amper , 3KVA için 32 Amper , 4KVA ve 5 KVA için 50 Amper’dir.
AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.
Toprak – Sarı ve yeşil kablo
L ( Hat ) – Kahverengi yada siyah kablo
N ( Nötr ) – Mavi kablo rengindedir.
Güneş Paneli Bağlantısı
Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın. PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin. PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.
PV modüllerinin açık devre voltajı ( Voc ) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.
PV modüllerinin açık devre voltajı ( Voc ) minimum batarya voltajından yüksek olmamalıdır.
Teknik Parametreler
| MUST POWER AKILLI İNVERTER | MPPT48-5000SA - SUNSEE 5K PV18-5048 VPK |
|---|---|
| Nominal Akü Sistem Voltajı | 48VDC |
| İNVERTER ÇIKIŞ | |
| Varsayılan Güç | 4000W |
| Demoraj Güç | 8000W |
| Dalga Formu | Tam Sinüs |
| AC Voltaj Ayarı(Akü Modu) | (220VAC~240VAC)±5% |
| Inverter Verimlilik (Max) | >90% |
| Transfer Süresi | 10ms (Kişisel Bigisayar Kullanımı) 20ms (Ev Aletleri Kullanımı) |
| Sükunet Akımı | 1,15A |
| AC GİRİŞ | |
| Voltaj | 230VAC |
| Ayarlanabilen Voltaj Aralığı | 170~280VAC(Kişisel Bilgisayar Kullanımı) \ 90~280VAC(Ev Aletleri Kullanımı) \ 184~253VAC(VED4105) |
| Frekans Aralığı | 50Hz/60Hz(Otomatik Sensör) |
| AKÜ | |
| Nominal Voltaj | 48VDC |
| Düşük Akü Voltaj İkaz | 43,5VDC |
| Düşük Akü Voltaj Kesme | 42VDC |
| Geri Dönüş Voltajı | 45,5VDC |
| Tampon Şarj Voltaj | 54VDC |
| Aşırı Voltaj Koruma Değeri | 62VDC |
| SOLAR ŞARJ & AC ŞARJ | |
| Maximum PV Voc | 145VDC |
| Standby Güç Tüketim | 2W |
| Maximum Solar Şarj Akımı(PWM) | 80A |
| Maximum AC Şarj Akımı | 60A |
| Maximum Şarj Akımı | 120A |
| Verimlilik (Max) | 98% |
| ÜRÜN ÖLÇÜLERİ | |
| Ürün Ölçüleri, EnxYükseklikxBoy (mm) | 300*470*136 |
| Koli Ölçüleri, EnxYükseklikxBoy (mm) | 394*549*224 |
| Net Ağırlık(kg) | 10,81 |
| Brüt Ağırlık(kg) | 12,86 |
| DİĞER ÖZELLİKLER | |
| Nem | %5'den %95'e kadar Bağıl Nem (Yoğuşmasız) |
| Çalışma Sıcaklığı | 0-55˚C |
| Muhafaza Sıcaklığı | -15-60˚C |
